Glossary: IR-lõikefilter

Mis on IR-lõikefilter?

IR-lõikefilter, tuntud ka kui infrapunane lõikefilter, on optiline komponent, mida kasutatakse pildisüsteemides, et blokeerida infrapunane (IR) valgus, lubades nähtavat valgust läbida. Infrapunane valgus, tavaliselt lainepikkusega üle 700 nm, võib häirida pildisensoreid, põhjustades värvi esituse moonutusi ja vähendades üldist pildikvaliteeti. IR-lõikefiltrite abil tagatakse täpne värvi taasesitus ja parandatud pildikvaliteet.

Need filtrid on olulised rakendustes, mis nõuavad tõetruud värvi esitust, nagu trail-kaamerad, turvakaamerad, digikaamerad ja tööstuslikud kontrollsüsteemid. Paljud IR-lõikefiltrid on lülitatavad, võimaldades neil kohaneda nii päevase (värviline pildistamine) kui ka öise (infrapunane pildistamine) tingimustega.

Kuidas töötab IR-lõikefilter?

Põhialused

IR-lõikefilter töötab, kas peegeldades või neelates infrapunast valgust. See saavutatakse spetsialiseeritud materjalide, nagu sulatatud kvarts, B270 klaas, ujukklaas või neelav klaas, abil. Need materjalid on konstrueeritud, et blokeerida infrapunased lainepikkused, lubades nähtavat valgust (400–700 nm). Mõned arenenud filtrid võivad blokeerida ka ultraviolett (UV) valgust.

Paigutus pildisüsteemides

IR-lõikefilter on tavaliselt paigutatud kaamera objektiivi ja pildisensori vahele. See paigutus tagab, et ainult nähtav valgus jõuab sensori, takistades IR interferentsi pildistamise ajal.

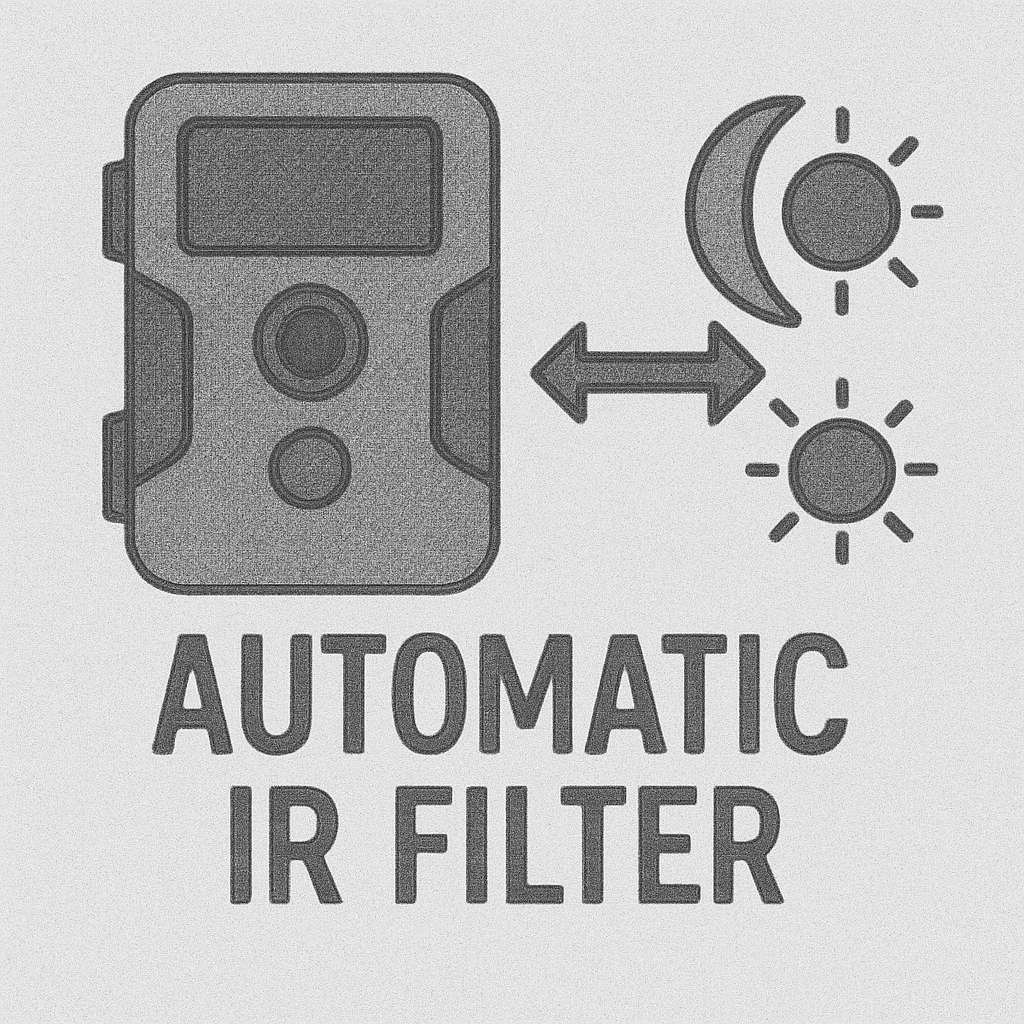

Lülitusmehhanism päeva/öö süsteemides

• Päevarežiim: Päevavalguses blokeerib IR-lõikefilter infrapunase valguse, et capture värvi-täpseid pilte. See on eriti kasulik rakendustes, mis nõuavad loomulikku värvi renderdamist, nagu looduspildistamine või valve.
• Öörežiim: Madala valguse või öötingimustes deaktiveeritakse filter või mehaaniliselt pööratakse see optilisest teest välja. See võimaldab infrapunase valguse jõuda sensori, parandades öö nägemise võimeid, kui kasutatakse IR valgustust.

Üleminek päeva ja öö režiimide vahel toimub sageli mehaaniliste täiturite või elektromagnetite abil. Arenenud süsteemid võivad kasutada duaal-objektiivide süsteeme eraldi sensoritega päeva ja öö pildistamiseks, elimineerides vajaduse mehaanilise lüliti järele.

Tehnilised üksikasjad

Kasutatud materjalid

IR-lõikefiltri jõudlus sõltub materjalidest, mida kasutatakse selle konstruktsioonis:

• Sulatatud kvarts: Pakub kõrget vastupidavust ja suurepärast optilist selgust.
• B270 Klaas: Odav valik hea valguse transmissiooniga.
• Ujukklaas: Mitmekülgne ja laialdaselt saadaval.
• Neelav klaas: Konstrueeritud, et tõhusalt blokeerida spetsiifilisi lainepikkusi.

IR-lõikefiltrite tüübid

1. Neelavad filtrid: Neelavad IR valgust materjalisse.
2. Peegeldavad filtrid: Peegeldavad IR valgust optilisest teest eemale.
3. Hübriidfiltrid: Kombineerivad neelavaid ja peegeldavaid omadusi parema jõudluse saavutamiseks.

Lainepikkuse vahemik

IR-lõikefiltrid tavaliselt blokeerivad lainepikkusi üle 700 nm. Arenenud filtrid võivad laiendada seda lõikepunkti 800 nm või kõrgemale, ja mõned sisaldavad ka UV blokeerimise võimeid.

Transmissiooni efektiivsus

Kõrge transmissiooni efektiivsus, tavaliselt üle 85% nähtava valguse jaoks, tagab minimaalse valguskao ja elava pildistamise. Arenenud filtrid sisaldavad ka tugevat blokeerimisvõimet (nt optiline tihedus > 2 850–1100 nm vahemikus), tõhusalt takistades IR interferentsi.

IR-lõikefiltrite rakendused

1. Trail-kaamerad

Trail-kaamerad kasutavad IR-lõikefiltreid, et lülituda sujuvalt päeva ja öö režiimide vahel. Päevavalguses blokeerib filter IR valgust, et capture värvi-täpseid pilte. Öösel disengageeritakse filter, võimaldades IR valgustust must-valgete öö nägemise jaoks.

Näide: Trail-kaamera captureerib elavaid päevapilte metsloomadest ja lülitub infrapunase öö nägemisele, et jälgida öiseid tegevusi.

2. Turvakaamerad

Turvakaamerad sõltuvad IR-lõikefiltritest, et tagada täpne värvi pildistamine päevavalguses ja selge öö nägemine madala valguse tingimustes. Filter disengageeritakse öösel, et lubada IR valgustust valve jaoks.

Näide: Parkimiskoha turvakaamera captureerib värvilisi pilte päevavalguses ja kasutab infrapunaseid LED-e detailse öö nägemise jaoks.

3. Digikaamerad

Digikaamerates takistavad IR-lõikefiltrid infrapunase valguse põhjustatud värvi moonutusi. See tagab, et pildid on sarnased sellega, mida inimese silm tajub.

Näide: Fotograaf captureerib päikeseloojangu elavate ja täpsete värvidega, tänu IR-lõikefilterile.

4. Tööstuslik kontroll

IR-lõikefiltrid on kriitilised tööstuslikes nägemissüsteemides defektide ja ebaregulaarsuste tuvastamiseks toodetes. Need tagavad täpse värvi esituse ja parandavad kvaliteedikontrolli.

Näide: Kaamerad tootmisliinil kasutavad IR-lõikefiltreid, et kontrollida elektroonilisi komponente defektide suhtes.

5. Meditsiiniline pildistamine

Meditsiinilised pildisüsteemid kasutavad IR-lõikefiltreid, et tagada värvi täpsus ja selgus, aidates täpselt diagnoosida.

Näide: Dermatoloogia kaamera kasutab IR-lõikefiltreid, et captureerida kõrge resolutsiooniga pilte nahakahjustustest.

6. Nutitelefonid

Kaasaegsed nutitelefonid sisaldavad IR-lõikefiltreid, et parandada pildikvaliteeti, tagades täpse värvi taasesituse isegi keerulistes valgustingimustes.

Näide: Nutitelefon captureerib tõetruuid pilte pidu all kunstliku valgustuse tingimustes.

7. Droonid

Droonid, mis on varustatud kaameratega, kasutavad IR-lõikefiltreid, et toota selgeid õhupilte loomuliku värvi täpsusega.

Näide: Droon captureerib kõrge resolutsiooniga pilte metsast, kus värvid on säilinud IR-lõikefilteri abil.

IR-lõikefiltrite eelised

1. Täpne värvi taasesitus: Kõrvaldab infrapunase valguse põhjustatud värvi moonutusi.
2. Parandatud pildikvaliteet: Täiustab selgust, kontrasti ja detaile piltides.
3. Mitmekülgsus: Rakendatav erinevates tööstusharudes, alates turva- kuni tervishoiuni.
4. Energiatõhusus: Vähendab pimestumist ja müra, minimeerides post-processing vajadusi.
5. Kohanemisvõime: Lülitatavad filtrid tagavad sujuva funktsioneerimise päeva ja öö tingimustes.

Peamised kaalutlused IR-lõikefiltri valimisel

1. Lainepikkuse vahemik: Tagada, et filter blokeerib IR valgust üle soovitud läve.
2. Transmissiooni efektiivsus: Kõrge nähtava valguse transmissioon tagab heleduse ja selguse.
3. Lülitusmehhanism: Valida lülitatavad filtrid, kui nõutakse päeva/öö funktsioneerimist.
4. Materjali kvaliteet: Valida materjalid vastavalt vastupidavusele ja optilisele jõudlusele.
5. Tamanho ja kuju: Tagada ühilduvus kaamerasüsteemiga.

Järeldus

IR-lõikefilter on oluline komponent kaasaegsetes pildisüsteemides, tagades täpse värvi taasesituse ja kõrge pildikvaliteeti. Selle kohanemisvõime muudab selle asendamatuks erinevates rakendustes, alates metsloomade jälgimisest trail-kaameratega kuni tööstuslike kontrollideni ja meditsiinilise pildistamiseni. Selle funktsionaalsuse ja eeliste mõistmine aitab kasutajatel teha informeeritud otsuseid pildiseadmete valimisel vastavalt nende vajadustele.

Täiendava uurimise jaoks konsulteerige tootjaid või üksikasjalikke toote spetsifikatsioone, et leida parim IR-lõikefilter teie rakenduse jaoks.
